VIGIFLAP

Clapet Anti-retour

APPLICATIONS

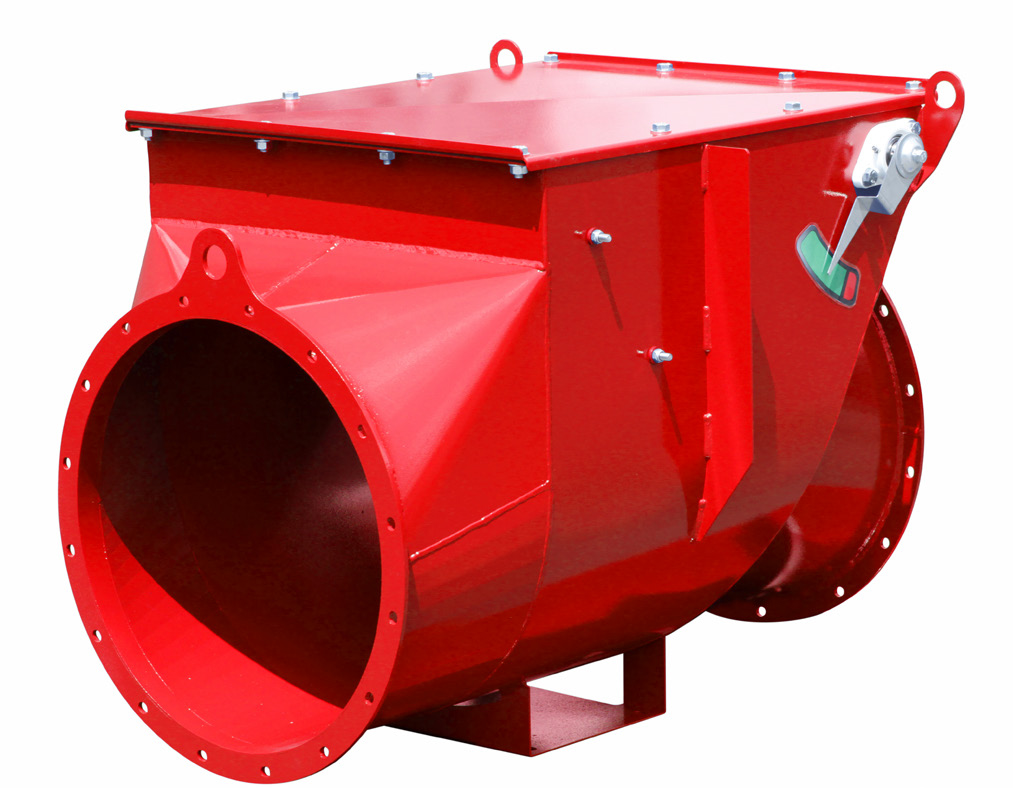

Le VigiFLAP est un système de protection à clapet anti-retour qui garantit un isolement efficace des explosions de poussières organiques en amont et en aval des systèmes de tuyauterie (collecteurs de poussière, filtres, cyclones…).

Le clapet peut être maintenu ouvert par un bras de levier. Il peut être utilisé à la fois à l’entrée et à la sortie du filtre, l’isolant d’une explosion.

En cas d’explosion, le clapet se ferme et reste verrouillé empêchant le passage de la flamme. Le déverrouillage du clapet se fait manuellement.

Corps: Acier Peint
Clapet : Tout en acier inoxydable 304 L
Diamètres : ø160 mm à ø800 mm
Joint EPDM FDA : – 30 °C + 70 °C
Brides d’adaptation : ISO et ANSI
Détecteur inductif hors zone ATEX : Capteur inductif de fermeture du clapet en cas d’explosion ou de surpression
Corps: Acier Galvanisé
Corps: Acier Inoxydable
Niveau de poussière accumulée : Détecteur capacitif pour éviter les accumulations de poussières (max : 70 °C / 158 F)
Détecteur inductif de fermeture du clapet pour zone ATEX 21
Contre-bride
Joint Silicone FDA 1935/2004CE : -10 °C à +180 °C / 14 F à 356 F
Boîtier de connexion M-JET Link installé sur le corps, selon la zone ATEX (côté opposé du mécanisme de verrouillage)
INERIS 19ATEX0016X
Clapet anti-retour
2014/34/UE
EN16447: 2014
EN15089 : 2009
EN1127-1: 2019
EN14460: 2018
NFPA 69: 2019
INERIS 08ATEXQ406
ISO9001: 2015

 TEST DE CERTIFICATION

Les tests de certification Atex (N° INERIS 19ATEX0016X) selon la norme EN16447: 2014, ont été réalisés par INERIS France, organisme certificateur, avec les dispositions suivantes :

Tuyauterie en aval du clapet anti-retour :
Tous les tests sont réalisés avec une canalisation après le clapet anti-retour (image1).

Clapet maintenu ouvert :

Déclenchement automatique du clapet par la pression de l’explosion.

Clapet “flottant” :
Flux simulé avec déclenchement du clapet à l’amorce de l’explosion.

Cuve d’essai équipée de panneaux d’explosion

BIENTÔT:

Dans quelques mois, notre certificat VIGIFLAP sera complété avec les fonctionnalités supplémentaires suivantes certifiées Atex :

  • Taille jusqu’au diamètre 1370 mm
  • ST3

Flap valve catalogue : VIGIFLAP Icône

1 fichier·s 2.42 MB
Télécharger

EU-ATEX type examination certificate Flap valve : VIGIFLAP Icône

1 fichier·s 533.31 KB
Télécharger

EU-ATEX type examination certificate Flap valve DN100 to DN130 : VIGIFLAP Icône

1 fichier·s 497.75 KB
Télécharger
    DIMENSIONS DU CLAPET ANTI-RETOUR
    DN (mm)DN (inch)Minimum
    Vessel Volume    		LMin*
    Min Mounting Distance    		LMin**
    Min Mounting
    Distance    		L Max
    Max Mounting Distance    		Download PDF (mm)Download PDF (inch)
    DN (mm)DN (inch)Volume minimalLMin *
    Distance de
    montage minimale    		L Min+2m**
    Distance de
    montage minimale    		L Max
    Distance de
    montage maximale    		Télécharger PDF (mm)Télécharger PDF (inch)
    DN (mm)DN (Pulgadas) Volumen minimo del recintoLMin*
    Distancia mínima
    de montaje    		L Min+2m**
    Distancia mínima
    de montaje    		L Max
    Distancia máxima
    de montaje    		Descargar PDF (mm)Descargar PDF (Pulgadas)
    DN (mm)DN (inch)Min. VolumenL Min *
    Min.
    Montageabstand    		L Min+2m **
    Min.
    Montageabstand    		L Max
    Max.
    Montageabstand    		HERUNTERLADEN PDF (mm)HERUNTERLADEN PDF (inch)
    Диаметр (mm)Диаметр (дюйм)Минимальный объем сосудаL min* Минимальное расстояние монтажаL min** Минимальное расстояние монтажаL max Максимальное расстояние монтажаЗАГРУЗКА PDF (mm)ЗАГРУЗКА PDF (дюйм)
    VIGIFLAP Ø1606“0,70m34,0m6,0m17mPDF
    		PDF
    VIGIFLAP Ø1606“1,35m3
    		3,0m5,0m17mPDF
    		PDF
    VIGIFLAP Ø1807“0,70m3
    		4,0m6,0m17mPDF
    		PDF
    VIGIFLAP Ø1807“1,35m3
    		3,0m5,0m17mPDF
    		PDF
    VIGIFLAP Ø2008“1,35m3
    		4,6m6,6m17mPDFPDF
    VIGIFLAP Ø25010“1,35m3
    		4,0m6,0m17mPDFPDF
    VIGIFLAP Ø30012“2,90m34,6m6,6m17mPDFPDF
    VIGIFLAP Ø35014“2,90m34,2m6,2m17mPDFPDF
    VIGIFLAP Ø40016“4,50m35,2m7,2m17mPDFPDF
    VIGIFLAP Ø45018“4,50m34,7m6,7m17mPDFPDF
    VIGIFLAP Ø50020“6,05m35,8m7,8m17mPDFPDF
    VIGIFLAP Ø55022“ 6,05m35,5m7,5m17mPDFPDF
    VIGIFLAP Ø60024“7,65m37,2m9,2m17mPDFPDF
    VIGIFLAP Ø65026“7,65m36,7m8,7m17mPDFPDF
    VIGIFLAP Ø70028“7,65m36,4m8,4m17mPDF
    		PDF
    VIGIFLAP Ø75030“10,00m37,3m9,3m17mPDF

    		PDF
    VIGIFLAP Ø80032“10,00m36,9m8,9m17mPDFPDF

    * Flottant en position horizontale:
    Mouvement du clapet activée par le flux d’air de travail
    ** Position verticale
    Avec coude
    Clapet maintenu ouvert par son système de lame à ressort

    Kst max≤250 bar.m/s
    Kst minPas de limite
    Pmax10 bar
    145 psi
    EMI (MIE)≥10mJ
    TMI (MIT)≥400ºC
    ≥752ºF
    IEMS (MESG) 1,7mm
    0.067inch
    Pred max *≤ 0.5 bar
    Résistance du VIGIFLAP2.0 bar
    Marquage ATEX II D
    Atex IntérieureZone 20 (II 1D)
    Poussières **Tous types de poussières
    Concentration de
    poussière    		Pas de limite
    Vitesse
    d’écoulement    		Côté air propre : 15 m/s ≤v≤ 30 m/s
    Côté air sale : 15 m/s ≤v≤ 45 m/s
    UtilisationCircuit air+poussières
    Circuit air propre
    Flux d’air du processAspiration (Pull flow)
    Pression (Push flow)
    Circuit en pression500mbar max
    Circuit en dépression-800mbar max
    Nombre de coudesPas de limite

    *Enceinte (source potentielle d’explosion)

    **Poussières organiques, synthétiques ou métalliques

    CARACTÉRISTIQUES DU CLAPET ANTI-RETOUR
    POSITION DU CLAPET
    POSITIONS ET COURBES DE PERTE DE CHARGE
