VIGIFLAP

RÜCKSCHLAGKLAPPE

ANWENDUNGEN

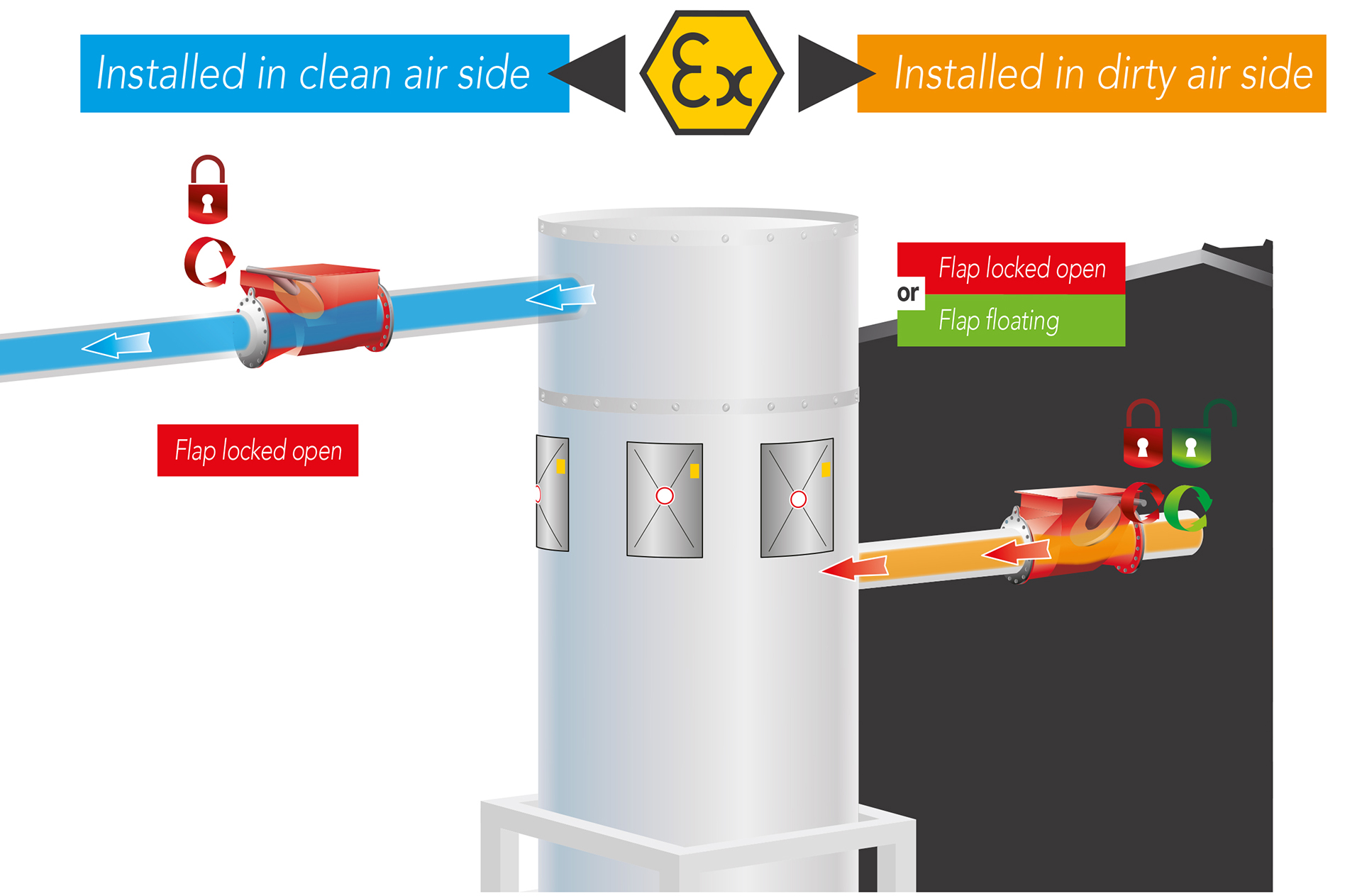

VigiFLAP ist eine Rückschlagklappe, die bei Staubexplosionen in vor- und nachgeschalteten Anlagenteilen (Staubsammler, Filter, Zyklon Abscheider usw.) effektiv blockiert. Die Klappe bewegt sich mittels der Luftströme oder kann mittels eines Federsystems offen gehalten werden. Die Klappe kann sowohl in der Zuleitung, als auch in der Ableitung eines Filters verwendet werden, und diesen, sowie angrenzende Anlagenteile, somit vor einer Explosion schützen. Bei einer Explosion schließt die Klappe, bleibt verriegelt und verhindert den Durchgang von Flammen. Das Entriegeln der Klappe erfolgt per Hand.

Körper : Lackierter Stahl
Klappe : Vollständig aus Edelstahl 304 L
Durchmesser : 100 bis 800 mm ( 1370 mm)
EPDM FDA-Dichtung :
-30°C bis +70°C / -22°F bis +158°F
Induktiver Sensor (nicht ATEX-zertifiziert) : Meldet das
Schließen der Klappe bei Explosion oder Überdruck
Körper: Verzinkter Stahl
Körper: Edelstahl
Staubanhäufungsalarm : Kapazitiver Sensor zur Erkennung von Staubablagerungen (max. : 70°C / 158°F)
Klappenschluß für ATEX 21 ZONE
Gegenflansch
Dichtung aus lebensmittelechtem Silikon (FDA) und 1935/2004 CE : -10°C bis +180°C / 14°F bis 356°F
M-JET-Link-Anschlussbox je nach ATEX-Zone auf dem Körper montiert (auf der dem Verriegelungsmechanismus entgegengesetzten Seite)
INERIS 19ATEX0016X
Explosion Isolation valve
2014/34/UE
EN16447: 2014
EN15089 : 2009
EN1127-1: 2019
EN14460: 2018
NFPA 69: 2019
INERIS 08ATEXQ406
ISO9001: 2015
ZERTIFIZIERUNGSTEST

Die Prüfung zur ATEX-Zertifizierung (Nr. INERIS 19ATEX0016X) gemäß den Vorgaben der Norm EN16447: 2014, wurde von der Zertifizierungsstelle INERIS France mit folgenden Anordnungen durchgeführt:

  • Rohrleitung hinter der Rückschlagklappe :
    Alle Prüfungen wurden mit einer Rohrleitung hinter der Rückschlagklappe vorgenommen (Bild 1).
  • Offen gehaltene Klappe :
    Automatisches Auslösen der Klappe durch den Explosionsdruck
  • Im Luftstrom “schwimmende“ Klappe :
    Simulierter Luftstrom mit Auslösen der Klappe beim Zünden der Explosion
  • Mit Explosionsschutzplatten ausgestatteter Prüfbehälter
DEMNÄCHST :

In einigen Monaten wird unser Zertifikat für VIGIFLAP durch folgende ATEX-zertifizierte zusätzliche Funktionalitäten erweitert werden :

  • Größe bis Durchmesser 1370mm

Katalog Klappenventile : VIGIFLAP Icon

1 Datei(en) 2.42 MB
Download

EU-ATEX type examination certificate Flap valve : VIGIFLAP Icon

1 Datei(en) 533.31 KB
Download

EU-ATEX type examination certificate Flap valve DN100 to DN130 : VIGIFLAP Icon

1 Datei(en) 497.75 KB
Download
    Maße der Rückschlagklappe
    DN (mm)DN (inch)Minimum
    Vessel Volume    		LMin*
    Min Mounting Distance    		LMin**
    Min Mounting
    Distance    		L Max
    Max Mounting Distance    		Download PDF (mm)Download PDF (inch)
    DN (mm)DN (inch)Volume minimalLMin *
    Distance de
    montage minimale    		L Min+2m**
    Distance de
    montage minimale    		L Max
    Distance de
    montage maximale    		Télécharger PDF (mm)Télécharger PDF (inch)
    DN (mm)DN (Pulgadas) Volumen minimo del recintoLMin*
    Distancia mínima
    de montaje    		L Min+2m**
    Distancia mínima
    de montaje    		L Max
    Distancia máxima
    de montaje    		Descargar PDF (mm)Descargar PDF (Pulgadas)
    DN (mm)DN (inch)Min. VolumenL Min *
    Min.
    Montageabstand    		L Min+2m **
    Min.
    Montageabstand    		L Max
    Max.
    Montageabstand    		HERUNTERLADEN PDF (mm)HERUNTERLADEN PDF (inch)
    Диаметр (mm)Диаметр (дюйм)Минимальный объем сосудаL min* Минимальное расстояние монтажаL min** Минимальное расстояние монтажаL max Максимальное расстояние монтажаЗАГРУЗКА PDF (mm)ЗАГРУЗКА PDF (дюйм)
    VIGIFLAP Ø1606“0,70m34,0m6,0m17mPDF
    		PDF
    VIGIFLAP Ø1606“1,35m3
    		3,0m5,0m17mPDF
    		PDF
    VIGIFLAP Ø1807“0,70m3
    		4,0m6,0m17mPDF
    		PDF
    VIGIFLAP Ø1807“1,35m3
    		3,0m5,0m17mPDF
    		PDF
    VIGIFLAP Ø2008“1,35m3
    		4,6m6,6m17mPDFPDF
    VIGIFLAP Ø25010“1,35m3
    		4,0m6,0m17mPDFPDF
    VIGIFLAP Ø30012“2,90m34,6m6,6m17mPDFPDF
    VIGIFLAP Ø35014“2,90m34,2m6,2m17mPDFPDF
    VIGIFLAP Ø40016“4,50m35,2m7,2m17mPDFPDF
    VIGIFLAP Ø45018“4,50m34,7m6,7m17mPDFPDF
    VIGIFLAP Ø50020“6,05m35,8m7,8m17mPDFPDF
    VIGIFLAP Ø55022“ 6,05m35,5m7,5m17mPDFPDF
    VIGIFLAP Ø60024“7,65m37,2m9,2m17mPDFPDF
    VIGIFLAP Ø65026“7,65m36,7m8,7m17mPDFPDF
    VIGIFLAP Ø70028“7,65m36,4m8,4m17mPDF
    		PDF
    VIGIFLAP Ø75030“10,00m37,3m9,3m17mPDF

    		PDF
    VIGIFLAP Ø80032“10,00m36,9m8,9m17mPDFPDF

    * Beweglich in waagrechter Position;
    Die Klappe bewegt sich mittels der Luftströme.
    ** * Vertikale Position
    Mit Rohrbögen
    Klappe durch seinem Federblatt System offen gehalten

    Kst max≤250 bar.m/s
    Kst minUnbegrenzt
    Pmax10 bar
    145 psi
    EMI (MIE)≥10mJ
    TMI (MIT)≥400ºC
    ≥752ºF
    IEMS (MESG) 1,7mm
    0.067inch
    Pred max *≤ 0.5 bar
    VIGIFLAP
    Widerstand    		2.0 bar
    ATEX-Kennzeichnung II D
    ATEX InnenbereichZone 20 (II 1D)
    Staub ** Alle Arten
    von Staub
    Staubkonzentration Unbegrenzt
    StrömungsgeschwindigkeitReingasseite : ≤ 30 m/s
    Rohgasseite: ≤ 45 m/s
    VerwendungLeitung für Luft+Staub
    Leitung für saubere Luft
    Prozess-LuftstromAnsaugung
    Pull flow + Push flow
    Druckkreislauf500mbar max
    Unterdruck
    Kreislauf    		-800mbar max
    Bögen Anzahl Unbegrenzt

    * Maximal reduzierter Druck (Pred) im Behälter

    ** Staub organisch, Kunststoff oder Metall

    Eigenschaften der Rückschlagklappe :

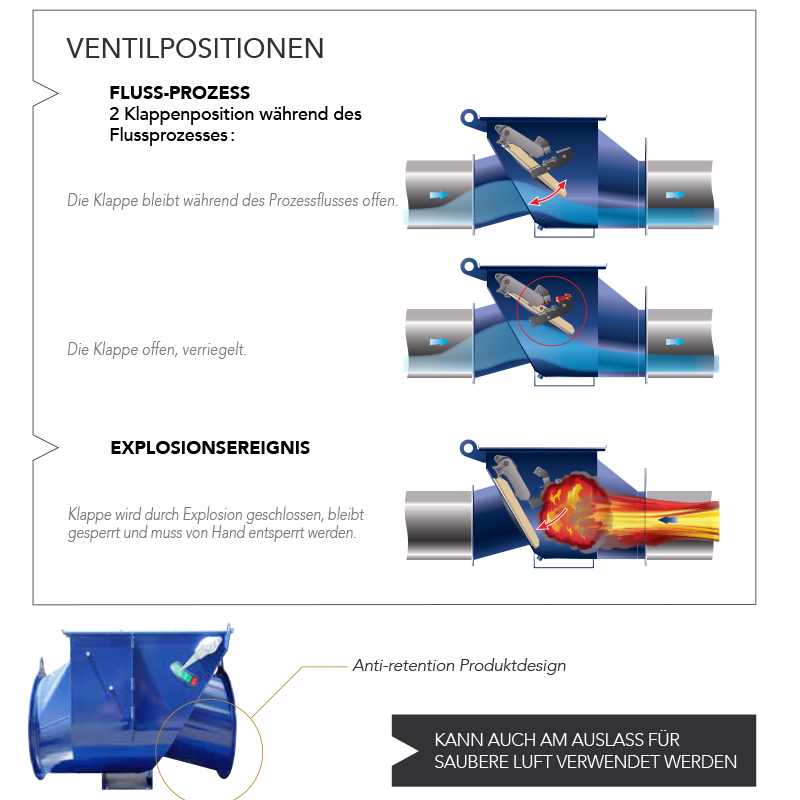

    Positionen der Klappe :

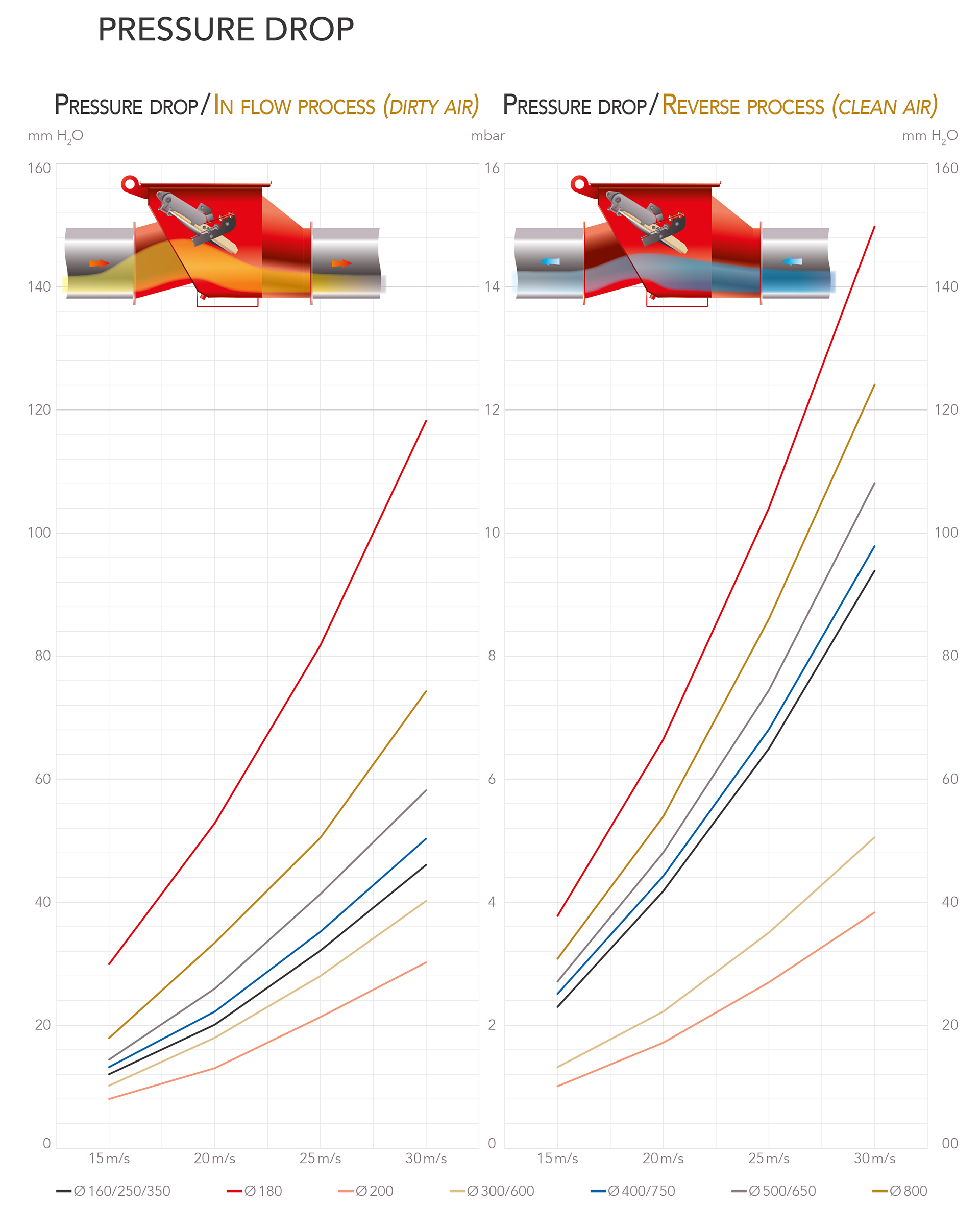

    Druckverlustkennlinien :
